鑄鋼截止閥

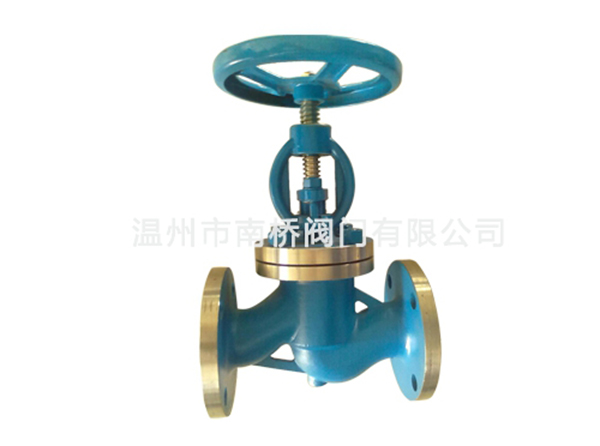

?產品名稱：DN25法蘭截止閥（☆FLJZF-NQ2）
產品類型:法蘭截止閥系列
Θ產品產地：溫州市南橋閥門
Θ型號 J41H-16C～160C J41Y-16C～160C J41W-16P～160P
Θ規 格：DN25
Θ材 質：鑄鋼，碳鋼
Θ適用介質：水，蒸汽，油品
Θ設計標準：國標
Θ特別聲明：本網站參數資料僅供參考，如有變更以本公司產品實際為準
Θ國標法蘭截止閥主要尺寸
| 2.5MPa | DN | L | D | D1 | D2 | B | n-φd | H | D0 |
| 凸面法蘭 RF J41H J4lY J41W J4lF J41N 25 25P 25R 25I | 10 | 130 | 90 | 60 | 40 | 16 | 4-φ14 | 198 | 120 |
| 15 | 130 | 95 | 65 | 45 | 16 | 4-φ14 | 218 | 120 | |
| 20 | 150 | 105 | 75 | 55 | 16 | 4-φ14 | 258 | 140 | |
| 25 | 160 | 115 | 85 | 65 | 16 | 4-φ14 | 275 | 140 | |
| 32 | 180 | 135 | 100 | 78 | 18 | 4-φ18 | 280 | 160 | |
| 40 | 200 | 145 | 110 | 85 | 18 | 4-φ18 | 330 | 180 | |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-φ18 | 350 | 200 | |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-φ18 | 400 | 280 | |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-φ18 | 355 | 280 | |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-φ23 | 415 | 320 | |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-φ25 | 460 | 360 | |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-φ25 | 510 | 450 | |
| 200 | 600 | 360 | 3lO | 278 | 34 | 12-φ25 | 710 | 500 | |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-φ30 | 786 | 550 | |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-φ30 | 925 | 600 | |
| 350 | 850 | 550 | 490 | 448 | 44 | 16-φ34 | 1075 | 700 | |
| 400 | 950 | 610 | 550 | 505 | 48 | 16-φ34 | 1235 | 800 | |
| 450 | 1200 | 660 | 600 | 555 | 50 | 20-φ34 | - | 1000 | |
| 500 | 1250 | 730 | 660 | 61O | 52 | 20-φ41 | - | 1000 |
